外齿圈专用荧光深夜释放（半封闭）结构示意图及介绍
作者：深夜视频在线深夜释放 发表时间：2015/1/26 14:57:03
HCDG-6000型外齿圈专用荧光深夜释放主机，机电一体半封闭暗室结构设计，正前方配有左右开合的遮光布帘，可在需要时将遮光布帘拉合起提供更利于荧光磁粉检测的黑暗环境，深夜释放所配遮光布帘，可任意拉合开启，便于操作者进出取放工件。
整机采用国家标准型材、板材作主体，剪、折、焊接、而成在满足深夜释放检测灵敏度的条件下设计结构合理，操作简便且不多占用需方厂房面积，是外齿圈或轴承内外圈类工件检测的理想机型。
下面是HCDG-6000型外齿圈专用荧光深夜释放（半封闭）结构示意图及介绍，供参考选购；

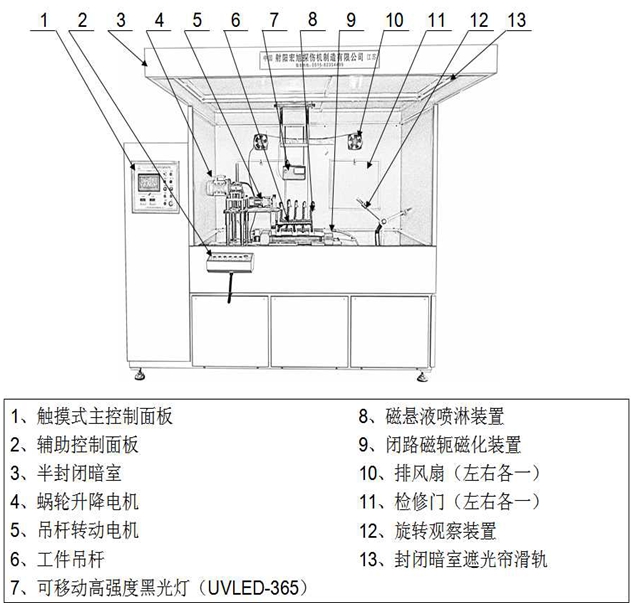

结构简图
注明：暗室布未在图上标示，请在设备组装好之后，通过遮光帘滑轨吊装，可得到荧光观察的最佳观察环境。
|
序号 |
名称 |
功能说明 |
|
1 |
触摸式主控制面板 |
|
|
2 |
辅助操作面板 |
|
|
3 |
半封闭暗室 |
装有遮光帘滑轨，装上遮光帘后可提供荧光观察的最佳观察环境 |
|
4 |
蜗轮升降电机 |
根据齿圈的内外孔径调节中心高便于闭路磁轭穿棒 |
|
5 |
吊杆转动电机 |
通过此装置可旋转工件便于喷淋磁悬液及观察 |
|
6 |
工件吊杆 |
吊杆又称为悬吊臂，可悬挂各类齿圈等环形件 |
|
7 |
可移动高强度黑光灯 |
UVLED-365冷光源紫外灯配上下高度调节螺杆及左右移动滑轨 |
|
8 |
磁悬液喷淋装置 |
配套万向喷淋管，可地齿圈全方位喷淋磁悬液 |
|
9 |
闭路磁轭磁化装置 |
针对环形零件检测的专用装置。 |
|
10 |
排风扇 |
左右各一只，可将暗室内的异味排出 |
|
11 |
检修门 |
左右各一，便于检修 |
|
12 |
旋转观察装置 |
可支承各类直径环形零件，并可任意旋转辅助观察 |
|
13 |
封闭暗室遮光帘滑轨 |
可悬挂遮光布帘，且可任意滑动开启方便操作者进出 |
